Ұңғыманың еден плитасы 1ПП 20

Нұр-Сұлтанда (Астана) 1ПП 20 ұңғымасының еден плитасын сатып алу

Сипаттамалары:

• Ұзын: 2200 мм.
• Ені: 2200 мм.
• Биіктігі: 160 мм.
• Салмақ: 1280 кг.
• МЕМСТ, Серия: МЕМСТ 8020-90
• Бетон көлемі: 0,51 м3
• Геометриялық көлем: 0,7744 м3

Бұйымды дайындау стандарты: МЕМСТ 8020-90

1ПП 20 ұңғымаларының еден плиталары техникалық құрылыстарды салу үшін қажет. Әр түрлі мақсаттағы ұңғымаларға сақиналар, түптер және еден плиталары кіреді. Ұңғымалық құрылымдарды қақпақтарсыз пайдалану мүмкін емес, әйтпесе бұл апатты салдарға әкелуі мүмкін. Еден плитасы ұңғымаларды орналастыру мен салуда маңызды рөл атқарады, сондықтан ол ерекше сұранысқа ие.

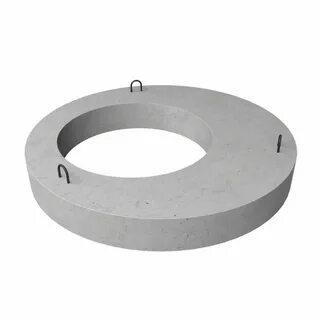

1ПП 20 ұңғымаларының еден плиталары – шойын немесе полимерлі люкті орнатуға арналған арнайы саңылаулармен жабдықталған дөңгелек қиманың темірбетон элементтері. Бұл бұйымдар желілерге немесе коммуникацияларға техникалық қызмет көрсету, сондай-ақ құрылымды қайта қарау немесе жөндеу үшін ішке жылдам және оңай қол жеткізуді қамтамасыз етеді.

1.Таңбалаудың жазылу нұсқалары.

1ПП 20 еден плиталарын таңбалау ГОСТ 8020-90 және 3.900-3 серияларына сәйкес жүзеге асырылады, оған сәйкес белгілеу әріптік аббревиатураны және сандық комбинацияны қамтиды. Шартты белгілерді жазу келесі нұсқалармен жүзеге асырылуы мүмкін:

1. 1ПП 20;

2. 2ПП 8;

3. СКҚ 8.

2. Қолданудың негізгі саласы.

1ПП 20 ұңғымаларының еден плиталары сыртқы жүктемені біркелкі бөлу және оны төменгі элементтерге беру үшін тамаша шешім болып табылады. Сонымен қатар, бұл өнімдер жоғары қауіпсіздікті қамтамасыз етеді. 1ПП 20 плиталары құрылымды сенімді түрде жабатын қорғаныс қызметін атқарады.

Негізінен олар әртүрлі коммуникациялар мен желілер тартылатын тексеру құбырлары мен кәріз құдықтарын орналастыру үшін қолданылады. Плитаның корпусында шойыннан жасалған люкпен жабылған арнайы тесік бар. Оның орналасуы бетімен бірдей болуы керек. Қақпақты алу арнайы ілгектердің көмегімен жүзеге асырылады. Бұл люктің қауіпсіздігін қамтамасыз етуге және ұңғыманы қоқыстардан, жануарлар мен адамдардың кездейсоқ құлауынан, сондай-ақ топырақтың құлауынан, артық жаңбыр суының, кір мен шаңның енуінен қорғауды қамтамасыз етуге мүмкіндік береді. Барлық элементтер міндетті түрде зауытта жасалған болуы тиіс, өйткені сапасыз бұйымдар техникалық құрылыстың тез істен шығуына әкеп соғады. Жолдардың астына төсеу үшін пайдаланылмайды, өйткені жобалық жүктеме қажетті мәндерден айтарлықтай аз. Бұл жағдайда арнайы тірек тақталар қолданылады.

3. Бұйымдарды таңбалауды белгілеу.

Ұңғымалардың еден плиталары ГОСТ 8020-90 және 3.900-3 серияларына сәйкес таңбаланған. Белгілеуге бұйымдардың түрін, өлшем диапазонын дециметрмен көрсету кіреді. 1ПН 20 – диаметрі 2200 тірек плитасы (сандық мәндер бүтінге дейін дөңгелектенеді).

1ПП 20 құдық қақпақтарының негізгі параметрлері :

1. Биіктігі – 160 ;

2. Диаметрі – 2200 ;

3. Қарау қақпағының диаметрі – 700 мм. (типтік өлшемдер люктердің біріздендірілген бұйымдарын пайдалануға мүмкіндік береді, саңылау плитаның ортасында да, бұйымның шетінде де орналасуы мүмкін);

4. Геометриялық көлем – 0,7744 ;

5. Бір бұйымға жұмсалатын бетон көлемі – 0,51 ;

6. Салмағы – 1280.

Сонымен қатар, таңбалауға бетонның өткізгіштігін көрсететін әріптер енгізілуі мүмкін ("N" – қалыпты, "P" – төмендетілген, "O" – әсіресе төмен). Құдық қақпақтарының арнайы жобалық ерекшеліктері, мысалы, ендірілген бөлшектер, ойықтар, ойықтар және басқалары әріптердің тіркесімімен немесе араб цифрларымен көрсетілуі мүмкін. Барлық шартты белгілер бүйір бетіне қойылады және бұйымның түрін ғана емес, сонымен қатар партия нөмірін, өндірушінің тауарлық белгісін, шығарылған күнін де көрсетеді.

4. Дайындау және техникалық сипаттамалар үшін негізгі материалдар.

1PP 20 қақпақтары ауыр маркалы бетоннан жасалған – кемінде М200 және М300. Сығылуға беріктігі бойынша сынып В15-тен кем емес шектерге сәйкес келуі тиіс. Дірілді престеу технологиясының қолданылуына байланысты бұйым берік, сенімді және берік болып шығады. Бетон портландцементтерден, қиыршық тасты қиыршық тастардан және ұсақ фракциялы құмнан жасалған. Бұл әртүрлі атмосфералық агенттерге төзімді бетон қоспасын алуға мүмкіндік береді.

Пайдалануды төмен температура жағдайында жүргізуге болады, өйткені плиталар аязға төзімділігі жоғары (кем дегенде 100-200 мұздату-еріту циклдары). Сондай-ақ, су ортасының ұзақ мерзімді әсеріне төзімділігі де көрінеді (су өткізбейтіндігі W8-W8 маркасынан төмен емес), оны ауыз су құдықтары үшін пайдалануға болады. Биотөзімділік сияқты қасиет агрессивті орта мен қалдықтар жағдайында 1ПП 20 ұңғымаларына арналған өнімдерді пайдалануға мүмкіндік береді. Бетон қақпақтары шірімейді және тот баспайды, сондықтан олардың қызмет ету мерзімі ұзақ.

Үлкен беріктікті қамтамасыз ету үшін 1PP 20 қақпақтары МЕМСТ 5781-82 сәйкес А-I, А-II, А-III класты болаттан жасалған дәнекерленген торлармен нығайтылған. Үстінен металл шыбықтар бетон қабатымен жабылады (кем дегенде 2 см., азайтуға жатпайды). Арматура тоттануға қарсы қосылыстармен өңделеді.

5. Тасымалдау және сақтау.

1ПП 20 плиталары арнайы көліктерді пайдалана отырып, қауіпсіздік шараларын сақтай отырып тасымалданады. Бұйымдардың қатары 6 қатардан аспауы керек, төменгі қатардың астына қалыңдығы кемінде 40 см ағаш тақтайшалар төселеді. Әрбір қабат оқшаулағыш материалмен де төселеді. Тиеу-түсіру жұмыстары кезінде элементтерді тастауға және үйіп тастауға жол берілмейді. Сақтау штабельдерде жүзеге асырылады.
