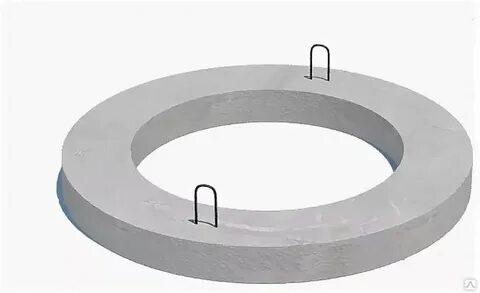

КЦО 1 тірек сақинасы

КЦО 1 тірек сақинасы, Нұр-Сұлтанда (Астана) сатып алыңыз

Сипаттамалары:

• Диаметрі Dнр, мм: 840
• Биіктігі h, мм: 70
• Геометриялық көлем, м.куб: 0,039
• Қабырғасының қалыңдығы t, мм: 130
• Бетон көлемі, м.куб: 0,02
• Салмағы, кг: 50
• МЕМСТ, Серия: 3.900-3 сериясы.
• Диаметрі Dвн, мм: 580
• Өлшемі а, мм: 30
• Диаметрі d1, мм: 780
• ипотека 1: Бұйымдардың маркасы С-15
• Кепілге салынған заттың саны 1: 1
• Бетон маркасы: 200
• Болат шығыны кг: 1,1

Бұйымды дайындау стандарты: 3.900-3 сериясы

КЦО 1 тірек сақинасы құдықтардың құрамына кіреді. Темірбетоннан жасалған бұйымдар жоғары сұранысқа ие және танымал. Бұл элементтердің жоғары беріктігіне, олардың пайдалану кезіндегі сенімділігіне және беріктігіне байланысты. Осындай бұйымдардың көмегімен техникалық құрылыстар, мысалы, бақылау құдықтары салынады. Бұл арнайы конструкциялар, олардың көмегімен коммуникацияларға немесе желілерге жылдам қол жеткізуге болады, жүйені жөндеуге немесе техникалық қызмет көрсетуге болады.

Тірек сақинасы - міндетті құрамдас бөлік, онсыз дөңгелек жерасты құдықтарын салуға жол берілмейді. КЦО 1 бұйымдары – бұл арнайы пішіндегі темірбетон элементтері, олар қатаң белгіленген диаметрде жасалады. Негізгі мақсаты – ұңғыма люгіне арналған тірек, ұңғыманы жабу, қорғаныс функциялары.

1.Таңбалаудың жазылу нұсқалары.

МЕМСТ 8020-90 және 3.900-3 сериялары бойынша КЦО 1 тірек сақиналарын белгілеңіз. Осы Стандартта ұңғыма элементтері бойынша өлшемдерге, технологияларға және материалдарға қатысты негізгі ережелер мен нормалар бекітілген. Темірбетон бұйымының түрін және оның өлшемдік тобын міндетті түрде көрсетіңіз. Таңбалау бірнеше нұсқамен жазылуы мүмкін:

1. КЗО 1;

2. КЗО-1.

2. Қолданудың негізгі саласы.

ҚЗО 1 тірек сақиналары көбінесе темірбетон құдықтарының құрылысында қолданылады. Құрылысты құрылыстың беткі қабаты мен жол төсемінің деңгейі бір-біріне сәйкес келетіндей етіп жабдықтау қажет. Мұндай сақинаға люк орнатылады. Бұл элемент сұр шойыннан жасалған, маркасы СЧ15 төмен емес. KZO 1 өнімдерін өндірудің қатаң шарттары, нормалары мен қолдану ережелері қолданыстағы Стандарт – ГОСТ 8020-90 және 3.900-3 серияларында бекітілген.

ҚЗО 1 тірек сақиналары – бұл әртүрлі мақсаттағы көптеген инженерлік құрылыстардың ерекше құрамдас бөліктері. Автожолдар мен магистральдарда төсеуге рұқсат етіледі. Тірек сақиналары бар құдықтар қалалық коммуникациялар мен желілерді төсеу кезінде, дренаждық жүйелерді орналастыру үшін, сондай-ақ желілік, су құбыры, газ құбыры құрылыстарын салу үшін қолданылады. Байланыс желілерін тарту, септиктерді, шұңқырларды, тексеру жүйелерін және басқа да кәріз құрылғыларын салу үшін құдықтар салынуы мүмкін. Сақина бетімен бір деңгейде орнатылады.

3. Бұйымдарды таңбалауды белгілеу.

KZO 1 темірбетон сақиналарын таңбалау ГОСТ 8020-90 және 3.900-3 серияларына сәйкес жүзеге асырылады, бұл жағдайда өнімнің түрі мен негізгі диаметрлік өлшемі көрсетіледі, DC-де көрсетілген. Бұл белгі элементтің мақсатын бірден түсінуге мүмкіндік береді.

КЦО 1 типті ұңғымалық темірбетон мойындарының сипаттамаларын қарастырайық :

1. Диаметрі – 840 (мәні бүтін санға дейін дөңгелектенеді);

2. Биіктігі – 70 ;

3. Салмағы – 50 ;

4. Геометриялық көлем – 0,0494 ;

5. Бір бұйымға шаққандағы бетон көлемі – 0,02.

Таңбалау белгілерін, салмағын және дайындалған күнін бүйір бетіне тұрақты қара бояумен жағады. Сонымен қатар, өндіруші компанияның сауда белгісі мен партия нөмірін көрсету қажет болуы мүмкін.

4.Дайындауға арналған материалдар және негізгі сипаттамалары.

Негізгі дайындау технологиясы – вибропрессование. Бетон қоспасының жоғары тығыздалуына байланысты бұйымдар өте берік болып шығады. Негізгі материал – МЕМСТ 26633 бойынша белгілі бір диаметрлі болат шыбықтармен арматураланған ауыр маркалы бетон. Бетон қоспасына арнайы қоспалар мен пластификаторлар қосылады, бұл дайын өнімнің сыртқы ортаның әсеріне төзімділігін арттырады. Сақинада шойыннан жасалған люктің астына тесік орнатылады.

КЦО 1 дөңгелек ұңғымаларына арналған сақиналар жасалатын бетонның негізгі параметрлері :

1. Сығылуға беріктігі бойынша класс – В15;

2. Аязға төзімділік – F50;

3. Суға төзімділік – W2 (қажет болған жағдайда гидрофобты қорғаныс орындалады);

4. Жарыққа төзімділік.

Дайын бұйымның беріктігін қамтамасыз ету үшін сақиналар МЕМСТ 5781-82 бойынша А-I, А-II, А-III класты болат шыбықтармен (ыстықтай илектелген штангалық сым қолданылады) нығайтылады. Барлық металл элементтер, соның ішінде ендірілген бөлшектер (болмауы мүмкін) коррозияға қарсы қосылыстармен өңделеді. Арматураның шығыңқы бөліктерімен пайдалануға жол берілмейді. Барлық болат элементтер бетонның тиісті қабатымен жабылады.

5. Тасымалдау және сақтау.

Тасымалдау тек арнайы көлікпен жүзеге асырылады. КЦО элементтерінің орналасуы 1 – бетін жоғары қаратып, жолдар саны 6-дан аспауы керек, сақиналар бір-бірінің үстіне тігінен қойылады. Әрбір қабат міндетті түрде ағаш тақтайшалармен немесе басқа оқшаулағыш материалдармен төселеді. Барлық элементтер мықтап бекітілген болуы керек. Тиеу және түсіру кезінде бұйымдарды тастауға немесе үйіп тастауға жол берілмейді. Қауіпсіздік техникасы ережелері міндетті түрде сақталады. Сақтау биіктігі 2,5 метрден аспайтын қатарларда жүзеге асырылады. Қабаттар сондай-ақ қалыңдығы кемінде 400 см тақталармен төселеді.
