Сақина КС 10-9

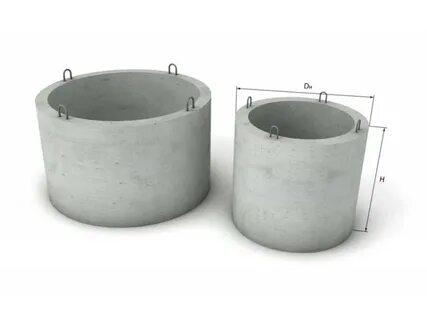

Құдықтардың қабырғалық сақинасы КС 10-9, Нұр-Сұлтанда (Астана) сатып алу

Сипаттамалары:

• Салмағы, кг: 605
• Биіктігі h, мм: 890
• МЕМСТ, Серия: МЕМСТ 8020-90.
• Геометриялық көлем, м.куб: 0,941
• Диаметрі de, мм: 1160
• Бетон сыныбы: В15
• Бетон көлемі, м.куб: 0,242
• Өлшемі b, мм: 0
• Өлшемі h, мм: 0
• Өлшемі l, мм: 0
• Болат шығыны кг: 5,66
• Қабырғасының қалыңдығы t, мм: 80
• Диаметрі di, мм: 1000

Бұйымды дайындау стандарты: 3.900.1-14 сериялары

Құдықтардың сақиналары қабырғалық КС 10-9 ұңғымаларды жайластыру үшін қолданылады құрастырмалы конструкцияны құрастыру арқылы жүзеге асырылады. Кез келген ұңғыманың негізгі құрамдас бөлігі қабырғалар болып табылады. Ол үшін темірбетоннан жасалған КС 10-9 сақиналары қолданылады. Элементтердің өзара байланысы цемент арқылы жасалады. Бұл беріктігі жоғары және көп функциялы бұйымдар (сақина тәрізді бетон қабатымен қапталған болат жақтау), олардың көмегімен ұзаққа созылатын техникалық құрылымдарды алуға болады.

1.Таңбалаудың жазылу нұсқалары.

Ұңғымаларға арналған қабырға бұйымдарының белгіленуі ГОСТ 8020-90 және 3.900-3 серияларына сәйкес таңбаланған, әріптік-цифрлық комбинацияны – бұйым түрін және негізгі өлшем топтарын қамтиды. Таңбалауды жазу келесі тәсілдермен жүзеге асырылуы мүмкін:

1. КС 10-9;

2. КС 10-9 а;

3. КС 10-9 б;

4. КС 10-9 п/г;

5. КС 10-9-1;

6. КО 10-9;

7. КО 10-9 а;

8. КО 10-9 б;

9. КО 10-9-1.

2. Қолданудың негізгі саласы.

КС 10-9 қабырғалық құдықтардың сақиналары әртүрлі коммуникациялардағы құдықтардың жерасты бөлігін салу үшін негіз ретінде қолданылады. Оларды өнеркәсіптік құрылыста ғана емес, жеке құрылыста да пайдалану орынды. Бұл бұйымдар әртүрлі мақсаттағы шағын канализациялық және су құбырларын, газды және бақылау құдықтарын салуға негіз болып табылады. Түбі мен қақпағы бар жиынтықта құрылым дайын дайын герметикалық құрылым болып табылады. Кәріз және су құбыры жүйелерінде пайдалану ұңғымаларға ерекше талаптар қояды.

КС 10-9 қабырғалық ұңғымалардың сақиналарын пайдаланудың негізгі бағыты әртүрлі мақсаттағы сумен жабдықтау және су бұру желілерін салу болып табылады. Бұл бұйымдарды пайдаланудың қарапайымдылығы мынада: сақиналар бірінің үстіне бірі орнатылады, ал буындар ерітіндімен тығыздалады. Бұйымды көтеру сақинаны дайындау процесінде орнатылған ілмектер арқылы жүзеге асырылады. Бұл ұңғыманы салу уақытын минимумға дейін қысқартады, ал құрылыспен онша таныс емес адам мұндай жұмысты орындай алады. КС 10-9 ұңғымасын салу процесінде қабырғаларға немесе сақиналардың түйіспелеріне түсіру және көтеру ыңғайлылығы үшін кронштейндер немесе баспалдақтар орнатылады.

3. Бұйымдарды таңбалауды белгілеу.

КС 10-9 ұңғымалық темірбетон сақиналарын таңбалау ГОСТ 8020-90, сондай-ақ 3.900-3 сериялары бойынша жүзеге асырылады. КС әріптік тобы – қабырғалық сақиналар, бұйым түрінің белгіленуі, 10-9 – бұйымның ішкі диаметрі мен биіктігі, сонымен қатар бетонның су өткізбейтіндігін (H – қалыпты, P – төмендетілген, O – әсіресе төмен) көрсетуге болады. Қосымша әріптермен көрсетілуі мүмкін:

1. а – құбырларға арналған екі тесік;

2. б – 4 тесік.

Негізгі габариттік өлшемдер келесі параметрлерден тұрады: 1160х1160х890, мұнда сәйкесінше сыртқы және ішкі диаметрлер, биіктіктер көрсетілген. Бұйымдардың салмағы 600 құрайды. Геометриялық көлем – 1,1976, бір бұйымға шаққандағы бетон көлемі – 0,24.

Таңбалау белгілері, салмағы және шығарылған күні сыртқы бүйір бетіне өшпейтін қара бояумен жағылады. Өндірушінің тауар белгісі қосымша көрсетіледі.

4. Дайындау және техникалық сипаттамалар үшін негізгі материалдар.

Қабырғалық КС 10-9 құдықтарының сақиналары дірілді басу әдісімен жасалады. Бұл бұйымға қажетті беріктік пен механикалық қаттылық береді. Бұйымды жер асты суларының деңгейінен төмен пайдалану оларға су өткізбеушілігі бойынша ерекше талаптар қояды – маркасы W4-тен кем емес. Сульфатқа төзімді цементтерді пайдалану жер асты суларының коррозиялық әсеріне төзімділікті қамтамасыз етеді.

КС 10-9 қабырға сақиналарының негізгі материалы – М200-М500 қысу беріктігі бойынша ауыр бетон маркалары. Арматурадан жасалған металл дәнекерленген тор қалыпқа салынып, бетонмен құйылады. Содан кейін қатайту үшін қалып бұйымның қажетті беріктігіне жету үшін дірілге ұшырайды. Дайын өнімге қойылатын талаптардың бірі су өткізбейтін болып табылады, өйткені сақиналарды орнату көп жағдайда жер асты суларының деңгейінен төмен болады. Өндіріс процесінде бұйымдардың өлшемдерін сақтауға ерекше көңіл бөлінеді, бұл дұрыс геометриялық пішіні бар ұңғымаларды салуда маңызды.

Арматуралауға арналған арматура МЕМСТ 10884 сәйкес Ат-ІІІ С және Ат-IVС сыныбында алынады. Барлық металл бөлшектер міндетті түрде коррозияға қарсы өңдеуден өтеді, бұл сақиналардың қызмет ету мерзімін едәуір арттырады. Бетон қабатымен жабылған арматурадан жасалған негіз агрессивті орта жағдайларында ұзақ мерзімді пайдалануға шыдауы тиіс. Көп жағдайда бұйым топыраққа терең орнатылғандықтан, аязға төзімділікке қойылатын талаптар жоғары емес және әр жағдайда жобамен анықталады (мұздату-ерітудің 50-75 циклі белгіленеді). Бұйымды биіктікке көтеруге ыңғайлы болу үшін корпусқа монтаждау ілмектері енгізіледі.

5. Тасымалдау және сақтау.

КС 10-9 қабырғалық сақиналарын сақтау дойбы тәртібінде екі қатардан аспайтын қатарларда, бір элементті екіншісіне орнату арқылы жүзеге асырылады. Бұйымның құлап кетуіне және бүлінуіне жол бермеу қажет. Бұдан басқа, барлық элементтер сенімді түрде бекітілуі керек. Тасымалдау және сақтау кезінде сақиналар арасында қалыңдығы кемінде 40 мм тығыздағыштар болуы керек.
